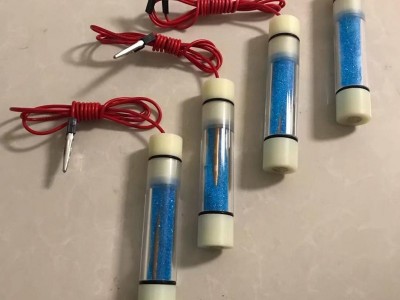

參比電極的核心功能是提供穩(wěn)定、可重復(fù)的電勢基準(zhǔn)，其電位不穩(wěn)定會直接影響電化學(xué)測量或腐蝕監(jiān)測的準(zhǔn)確性。導(dǎo)致電位不穩(wěn)定的原因可從電極自身結(jié)構(gòu)、環(huán)境因素、使用維護(hù)等多方面分析，具體如下：

一、電極自身結(jié)構(gòu)與組件問題

電解質(zhì)溶液異常

1. 濃度不飽和或波動：如硫酸銅參比電極中硫酸銅溶液不飽和（無過量晶體），或因水分蒸發(fā)、泄漏導(dǎo)致濃度下降，會破壞電極反應(yīng)的可逆平衡，引起電位漂移。

2. 電解液污染：混入雜質(zhì)（如油污、金屬離子、微生物）會改變離子環(huán)境，例如：土壤中的硫化物進(jìn)入硫酸銅溶液，會與 Cu²?反應(yīng)生成 CuS 沉淀，破壞電極反應(yīng)平衡。

3. 電解液干涸：長期未補(bǔ)充電解液，導(dǎo)致電極內(nèi)部離子傳導(dǎo)受阻，電位響應(yīng)遲緩且不穩(wěn)定。

電極材料問題

1. 電極本體腐蝕或氧化：如銅電極表面形成氧化層（CuO）或被腐蝕（如接觸強(qiáng)酸生成 Cu²?），會破壞 “金屬 - 離子” 可逆反應(yīng)界面，導(dǎo)致電位波動。

2. 電極材料純度不足：若銅棒含雜質(zhì)（如鐵、鋅），雜質(zhì)會參與副反應(yīng)，形成局部微電池，干擾主反應(yīng)的電位穩(wěn)定性。

多孔隔膜故障

1. 隔膜堵塞：土壤顆粒、水垢、結(jié)晶物（如 CuSO?晶體）堵塞隔膜孔隙，阻礙離子遷移，導(dǎo)致電極內(nèi)阻增大，電位輸出不穩(wěn)定。

2. 隔膜破損或老化：隔膜破裂會導(dǎo)致電解液與外部環(huán)境直接混合（如硫酸銅溶液泄漏到土壤中），破壞內(nèi)部濃度平衡；老化（如陶瓷塞開裂）則會導(dǎo)致離子遷移速率異常。

二、環(huán)境因素干擾

溫度劇烈變化
所有參比電極的電位均受溫度影響（如硫酸銅電極溫度系數(shù)約 0.0002 V/℃），若測量環(huán)境溫度驟升或驟降（如夏季陽光下的土壤與陰涼處交替），會導(dǎo)致電位快速漂移，且未及時校正時表現(xiàn)為 “不穩(wěn)定”。

被測環(huán)境化學(xué)性質(zhì)不適配

1. 強(qiáng)酸堿環(huán)境：硫酸銅參比電極接觸強(qiáng)酸（如 pH<2）會溶解 Cu²?，接觸強(qiáng)堿（如 pH>12）會生成 Cu (OH)?沉淀，均會破壞電極反應(yīng)平衡。

2. 高濃度干擾離子：如含 CN?、NH?的環(huán)境會與 Cu²?形成穩(wěn)定絡(luò)合物（如 [Cu (CN)?]³?），改變電極表面的離子活度，導(dǎo)致電位異常。

外部電場或雜散電流
工業(yè)環(huán)境中若存在雜散電流（如附近有電氣化鐵路、電解槽），或測量區(qū)域有強(qiáng)電磁場，會干擾電極的電位信號，表現(xiàn)為無規(guī)律波動。

三、使用與維護(hù)不當(dāng)

活化不充分
新電極或長期閑置后未進(jìn)行活化處理（如銅表面未形成均勻 CuSO?結(jié)晶層），電極表面反應(yīng)未達(dá)平衡，初始電位會持續(xù)漂移。

接線與測量系統(tǒng)問題

1. 導(dǎo)線接觸不良：電極引線與測量儀器的連接松動、氧化，或?qū)Ь€絕緣層破損（與土壤 / 溶液接觸形成漏電流），會導(dǎo)致電位信號傳輸不穩(wěn)定。

2. 測量儀器精度不足：使用低精度萬用表（分辨率 <0.1mV）時，難以捕捉微小電位波動，誤判為 “不穩(wěn)定”。

長期未校準(zhǔn)或校準(zhǔn)錯誤
電極長期使用后，若未定期與標(biāo)準(zhǔn)參比電極（如飽和甘汞電極）校準(zhǔn)，可能因組件老化導(dǎo)致電位偏移，而偏移后的 “穩(wěn)定值” 本身已偏離基準(zhǔn)，被誤判為 “不穩(wěn)定”。

四、總結(jié)與排查思路

當(dāng)參比電極電位不穩(wěn)定時，可按以下步驟排查：

1. 檢查電解液是否飽和、清潔，補(bǔ)充或更換電解液；

2. 觀察電極表面是否氧化、腐蝕，隔膜是否堵塞 / 破損，必要時打磨活化或更換組件；

3. 排除環(huán)境干擾（如溫度劇烈變化、強(qiáng)酸堿、雜散電流），轉(zhuǎn)移至標(biāo)準(zhǔn)環(huán)境測試；

4. 用高精度儀器重新測量，并與標(biāo)準(zhǔn)參比電極對比校準(zhǔn)，判斷是否為電極本身失效。
