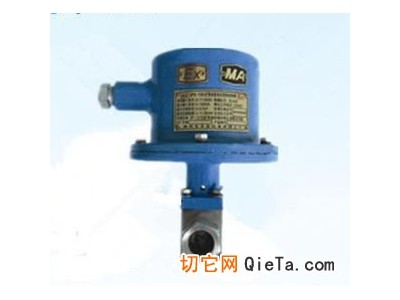

DFH15/7礦用本安型電動球閥(以下簡稱電動球閥)是一種由球體旋轉而開閉水路的新型電動閥門，其適應的供水壓力范圍廣，不受泥沙、污水影響，供水通徑大，工作過程中通電時間短、工作穩定可靠，是一種用途廣、使用壽命長、輸水能力高、抗干擾能力強的理想的水控制閥門。

二、適用范圍

電動球閥適用于煤礦井下具有瓦斯、煤塵爆炸危險及水質差、水壓范圍廣的自動化防塵、防滅火自動控制噴霧，作水路自動控制開關。執行標準：GB 3836.1-2010 、GB3836.4-2010、MT 209-1990（抗干擾性和可靠性除外）、

MT210-1990、Q/HK 004-2020。

三、型號含義

DF H 15 /7

四、主要技術參數

1、工作電壓：DC24V；

2、工作電流：≤0.25A；

3、大輸入電流：0.65A；

3、適用水壓：0.2MPa～7MPa；

4、球閥接口口徑：15mm；

5、開啟或關閉時間：電動球閥接到信號到完全打開（或者完全關閉）

時間：10s～15s；

6、1路高低電平型開關量信號輸入（控制球閥開啟）：輸入電壓≤0.5V

對應邏輯“1”（球閥打開），輸入電壓≥3V 對應邏輯“0”（球閥關閉）。

7、供水溫度范圍：0℃～60℃；

8、傳輸距離：≤50m。

五、電動球閥裝配示意圖見圖1

圖1 電動球閥裝配示意圖

六、結構和工作原理

電動球閥由隔爆殼體、控制電路、直流電機、齒輪變速箱、高壓球閥連接組合而成，利用直流電機的正、反轉控制高壓球閥的開啟或關閉。當電動球閥接通電源后，VCC與GND處于斷開位置，直流電機正轉，高壓球閥關閉并觸動限位開關，直流電機斷電停止工作，綠色發光管L3亮；VCC與GND接通，繼電器閉合，直流電機反轉，高壓球閥開啟并觸動限位開關，直流電機斷電停止工作，綠色發光管L4亮。

七、 維護使用說明

VCC與GND是電源輸入端，接入+24直流電源；CON2為控制信號輸入端，該端為負極（GND）時球閥旋轉開啟，紅色LED亮；當CON2為低電平時球閥旋轉關閉，當關閉到位時，綠燈亮（此時電機不耗電）。

八、故障排除

九、接線圖

VCC工作電源正極 CON2控制信號 GND 工作電源負極

十、 安裝維修注意事項

1、安裝使用本產品前，請詳細閱讀使用說明書。

2、維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。

3、本安產品不得隨意與其他未經防爆聯檢的設備連接！

4、安裝及維修過程中嚴禁帶電作業。

5、通電使用前，請檢查電源電壓與產品工作電壓是否相符。

6、電動球閥應安裝在無淋水的場所，且應將閥門朝下安裝，避免水進入閥本安腔內。

十一、開箱及檢查

產品開箱檢查應根據裝箱單仔細核對箱內物品的名稱、型號規格及數量，如有疑問，請及時與我公司售后服務部門聯系。

十二、運輸與貯存

包裝好的產品適于公路、鐵路、水路、航空運輸。運輸中要求防雨、防摔砸，產品應存放在干燥通風良好和不含對產品有害氣體的庫房內。

十三、隨機附件

使用說明書 ：1份；

出廠合格證: 1份；

防爆合格證（復印件）： 1份；

安全標志準用證（復印件）：1份。
