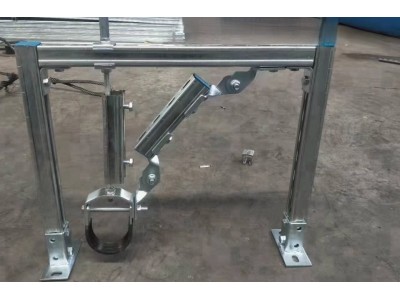

1. 抗震防護

- 采用Q235B鋼材或不銹鋼材質，搭配鉸接式、彈簧阻尼等抗震節點，可抵御水平及垂直方向地震力，減少水管斷裂、脫落風險。

- 符合GB 50981《建筑機電工程抗震設計規范》，適用于6-9度抗震設防地區，可承受≥0.6g水平加速度荷載。

2. 強承載與穩定性

- 單支架承重根據規格可達50-800kg，通過三角支撐或多向約束結構，防止水管因震動產生位移或扭曲，給排水系統在地震中持續運行。

3. 靈活適配與兼容性

- 適配DN25-DN300的鍍鋅鋼管、不銹鋼管、PE管等，通過管卡、U型夾等配件調節管徑適配范圍，可與風管、電纜橋架抗震支架共用底座，節省空間。

4. 耐腐蝕與耐久性

- 表面經熱鍍鋅（鋅層≥65μm）、304不銹鋼或鋅鋁鎂鍍層處理，耐潮濕、酸堿腐蝕，戶外使用年限15年，室內維護。

二、技術參數

參數類型 具體指標

材質 Q235B鋼材、304/316不銹鋼，抗拉強度≥375MPa，屈服強度≥235MPa（鋼材）

表面處理 熱鍍鋅（鋅層≥65μm）、不銹鋼本色、環氧噴涂（干膜≥80μm），耐鹽霧≥1000h

承重范圍 單支架常規承重50-800kg，可定制大口徑管道支架（如DN300以上）

抗震節點類型 鉸接式、萬向球鉸式、彈簧阻尼式，水平位移補償量≥40mm，垂直位移補償量≥15mm

安裝間距 - 水平水管：6-7度設防間距≤18m，8度設防≤12m，9度設防≤6m - 垂直水管：間距≤6m，每層至少1處

適用管道規格 DN25-DN300，特殊規格（如高壓管道）可定制配件

三、使用說明

1. 安裝流程

- 定位與放線：

按設計圖紙標注支架位置，水平管支架間距需符合抗震設防要求（如8度區≤12m），垂直管支架每層≥1處，距地面1.5-1.8m為宜。

- 固定底座：

混凝土結構用M10-M16膨脹螺栓固定底座，鋼結構采用焊接或螺栓連接，確保底座承重≥支架載荷的1.5倍，且與建筑主體連接。

- 支架組裝與調節：

將槽鋼、抗震連接件、管卡按圖紙組裝，調整支架水平度（偏差≤2mm/m）和垂直度（偏差≤3mm），節點螺栓扭矩需達40-60N·m。

- 管道固定：

管道安裝后用管卡緊固，卡件與管道間墊橡膠墊片防磨損，抗震節點的鉸接部位需保持活動自如，不影響管道熱脹冷縮。

2. 維護要點

- 定期檢查：每季度檢查螺栓是否松動、焊縫有無裂紋、防腐層是否破損，發現問題及時換配件或補漆（熱鍍鋅層破損需用鋅漆修補）。

- 節點保養：彈簧阻尼式節點每年涂抹鋰基潤滑脂，測試彈簧壓縮回彈量（應≥），鉸接式節點檢查銷軸磨損情況，磨損1mm需換。

- 管道聯動測試：結合管道系統試壓，檢查支架與管道固定處是否移位，確保管卡與管道貼合緊密，無間隙松動。

3. 注意事項

- 規范適配：穿越伸縮縫、沉降縫時，需在兩側增設支架，并采用柔性連接節點；管道轉彎處、末端及閥門附件處，應增設抗震支架（距接口≤300mm）。

- 防火與防爆：消管支架材質需為不燃材料，燃?xì)夤艿乐Ъ苄璨捎梅漓o電設計（如跨接導線），并通過防爆認證。

- 荷載計算：安裝前核算管道重量（含水/介質）+ 保溫層重量，確保支架承重≥實際載荷的1.2倍，避免過載變形。

四、選型參考

- 按設防烈度選型：

- 6-7度設防：選用鉸接式支架，水平間距≤18m；

- 8度設防：選用萬向鉸支架，間距≤12m；

- 9度設防：選用彈簧阻尼支架，間距≤6m，垂直管支架間距≤6m。

- 按管徑選型：

- DN50-DN100管道：選用承重100-200kg支架，搭配41×41mm槽鋼；

- DN150-DN300管道：選用承重300-800kg支架，采用62×41mm槽鋼及加強型管卡。

水管抗震支架通過標準化設計與安裝，可在地震中有效保護給排水、消防等管道系統，減少因管道破裂引發的漏水、火災等二次災害，是建筑機電抗震工程的組件。
