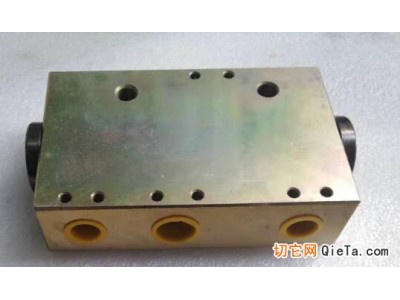

FYP13液壓支架用自動噴霧控制閥(以下簡稱 “噴霧控制閥”)是煤礦井下液壓支架防塵系統中實現液壓支架自動噴霧防塵的關鍵部件，在綜采工作面及綜放工作面得到廣泛的應用。與鋼編高壓膠管總成、KJ系列管路系統接頭及附件、噴霧桿總成等部件組成，安裝在液壓支架(以下簡稱“支架”)的液壓控制系統、供水管路中，當操作支架相應手柄使支架動作時，利用管路的高壓乳化液(工作液)自動打開或關閉噴霧水路，實現煤礦井下綜采、綜放工作面支架移架、降架、放頂煤過程中自動噴霧降塵以及跟隨采煤機自動噴霧降塵。

二、適用環境

三、主要技術參數

1、額定壓力：34MPa；

2、進水口封閉壓力 5Mpa

3、控制口開啟壓力 31.5MPa4、進出液通徑：KJ13(進、出水孔)；

3、液控高壓軟管接口：KJ10(工作液進液孔)；5、頂桿行程 5mm；

四、特點

1、噴霧控制閥將控制信號液路和噴霧水路分開閉鎖，不會產生竄液現象。2、有獨特的記憶功能，支架運動(升、降、進、退)過程中，可隨意控制噴霧時間，水霧均勻，增強降塵效果。3、可以實現本架噴霧、兩架或多架順序聯噴、手動或自動跟隨采煤機噴霧多種功能，且管路簡單，操作方便。4、易損零部件標準化，偶然出現故障時，現場能夠方便即時排除故障，恢復功能。5、可以實現噴霧降塵裝置多種噴霧降塵功能，可根據現場實際需要增減噴霧裝置零部件以實現所需要的功能，功能變換方法簡單快捷且互不干擾。
